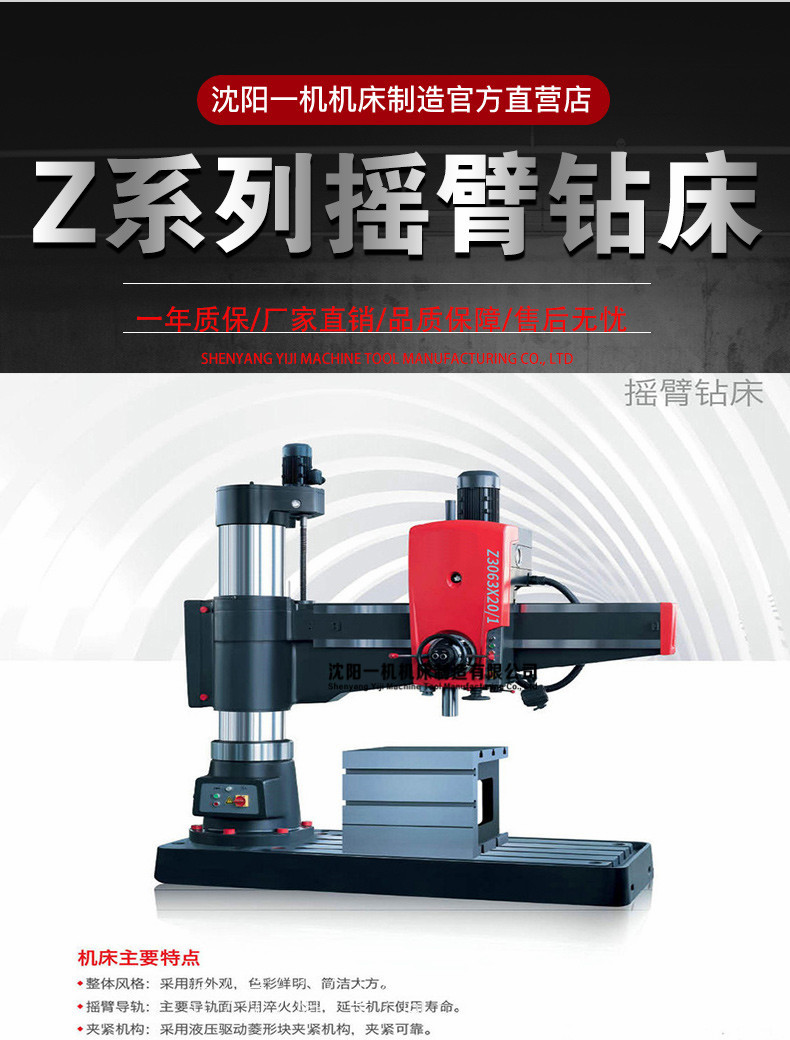

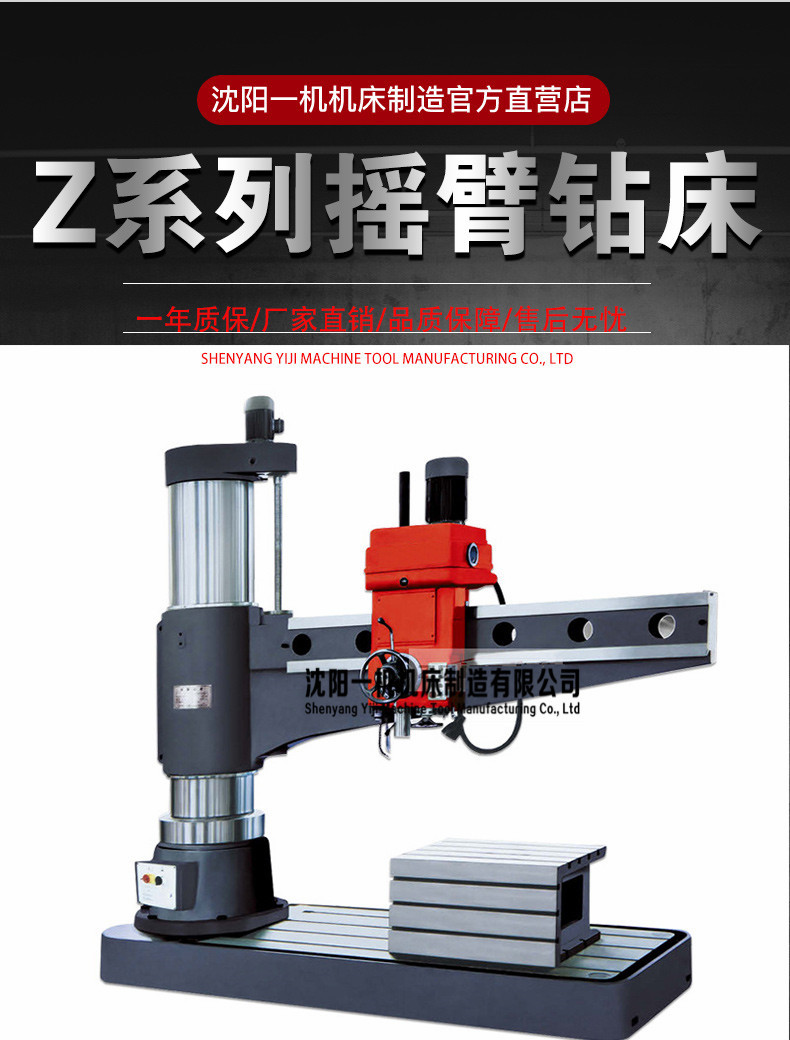

1、采用液壓預選變速機構，可節省輔助時間。
2、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱輕便。
3、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
4、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
5、有完善的安全保護裝置和外柱防護。
6、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為延長。
Hydraulic radial drilling machine advantage [ Z3063*20 ]
1, the hydraulic transmission mechanism, which can save the auxiliary time.
2, the spindle positive inversion, parking ( brake ), transmission, free action, controlled by a handle, the manipulation of light.
3, the spindle box, rocker arm, inner and outer cylinder with hydraulic drive lingxingkuai clamping mechanism, reliable clamping.
4, rocker guide rail, the outer cylindrical surface, spindle, spindle sleeve and cylinder rotary roller quenching treatment, canmaintain the stability of machine tool accuracy, prolong the service life of the.
5, safety protection and column perfect.
6, the structure design and in the manufacturing process, also adopted a series of effective measures, make the precision of the machine tool durability and service life of the machine are prolonged.
項目 | 規格 | 單位 | 備注 | |
鉆孔直徑 | 63 | mm | ||
主軸中心線至立柱母線距離 | 大 | 2000 | mm | |
小 | 450 | mm | ||
主軸箱水平移動距離 | 1550 | mm | ||
主軸端面至底座工作面距離 | 大 | 1600 | mm | |
小 | 400 | mm | ||
搖臂升降距離 | 800 | mm | ||
搖臂升降速度 | 0.017 | m/s | ||
搖臂回轉角度 | ±180 | 度 | ||
主軸圓錐孔 | 莫氏5號 | |||
主軸轉速范圍 | 20--1600 | r/min | ||
主軸轉速級數 | 16 | 級 | ||
主軸進給量范圍 | 0.04-3.2 | mm/r | ||
主軸進給量級數 | 16 | 級 | ||
主軸行程 | 400 | mm | ||
刻度盤每轉鉆孔深度 | 151 | mm | ||
主軸允許扭矩 | 980 | N.M | ||
主軸允許進給抗力 | 24500 | N | ||
主電機功率 | 5.5 | KW | ||
搖臂升降電機功率 | 2.2 | KW | ||
液壓夾緊電機功率 | 0.75 | KW | ||
冷卻泵電機功率 | 0.09 | KW | ||
機床輪廓尺寸（長×寬×高） | 3080×1250×3205 | mm | ||
機床重量 | 7000 | Kg | ||
機床標準附件
序號 | 名稱 | 數量 |
1 | 5#退套楔 | 1件 |
2 | 鉆夾頭 | 1件 |
3 | 連接桿 | 1件 |
4 | 變徑套 | 1件 |
5 | 工作臺 | 1件 |
6 | 合格證明書 | 1份 |
7 | 使用說明書 | 1份 |
8 | 裝箱單 | 1份
|
