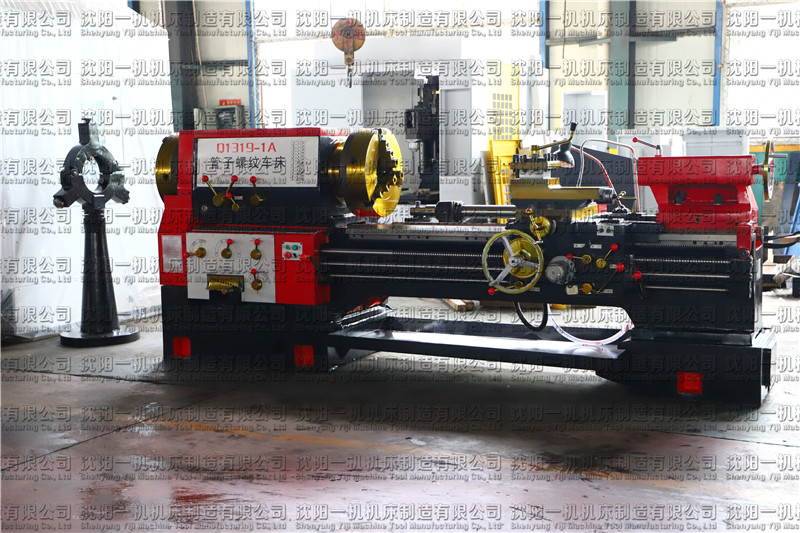

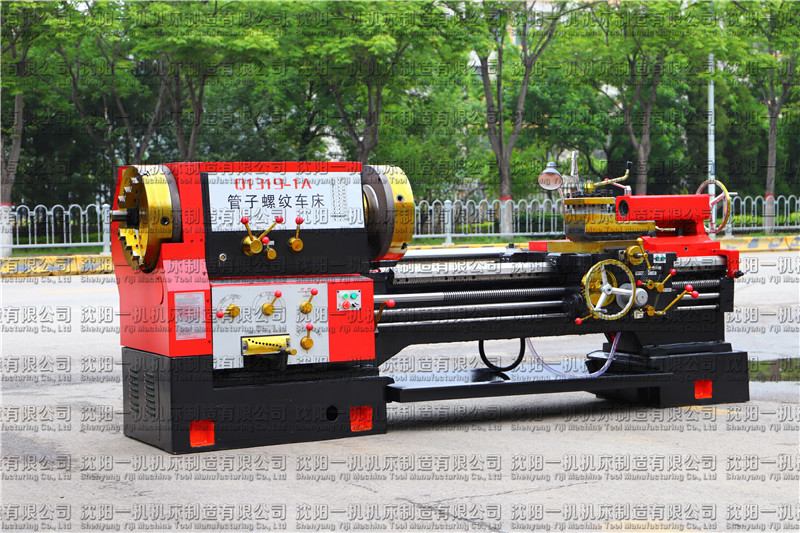

Q1319 管螺紋車床
本機床是為了適應我國的油田、地質、采礦、化工及農業排灌等部門的使用而設計的。使用Q1319A型管子螺紋車床，較普通車床經濟方便，有效地完成各種直管螺紋、錐管螺紋的切削加工，例如管接頭、結桿、套管、管道管、礦井管、水泵管等，考慮到石油地質、采礦、化工及農排灌部門的特點，本機床還可加工各種英制、公制、摸數螺紋、車削各種軸類、盤類零件，起到普通車床的作用，本機床確為石油、地質、化工、農業部門的機床。
主要特點：
1.能加工管子螺紋直徑達193毫米的內外直管螺紋、錐管螺紋。
2.車床上裝有可加工錐度1:5的錐度裝置。
3.不必更換交換齒輪就可車削公制、英制螺紋。
4.溜板箱中設有脫落蝸桿，能自動保護車床機構的完好。
5.導軌經淬火耐磨處理及精加工處理。
6.具有較大的功率，能勝任重負荷強力切削。
7.落地中心架可按用戶需要隨意移動，中心架上裝有長管裝夾調整機構，因此大大減輕了勞動強度。
8.車頭箱前后均有四爪卡盤，適應用長短管子的裝夾。
型號及參數 | Q1313 | Q1319 | Q1322 | Q1327 | Q245 | Q350 |
床身導軌寬度 | 490mm | 490mm | 490mm | 705mm | 705mm | 750mm |
床身上.工件回轉直徑 | 630 mm | 630 mm | 630mm | 800 mm | 800mm | 1000 mm |
刀架上回轉直徑 | 350mm | 350mm | 350mm | 490 | 550mm | 610 |
.加工管子外徑 | 126 mm | 193 mm | 220 | 260 mm | 240 | 350 mm |
.工件長度 | 1500/3000mm | 1500/3000mm | 1500/3000mm | 1500/3000mm | 1500/3000mm | 1500/3000 mm |
主軸內孔直徑 | 130 mm | 200mm | 225 | 270 mm | 330mm | 440 mm |
主軸轉速級數 | 18 steps | 12 steps | 12 steps | 12 steps | 12 steps | 9 steps |
主軸轉速范圍 | 12～640 r/min | 24～460 r/min | 24～460 r/min | 16～380 r/min | 16～380 r/min | 4.9～180 r/min |
英制螺紋范圍和種數(牙/吋) | 28～2/40種 | 28～2/40種 | 28～2/40種 | 4～12/6種 | 22-2/22種 | 24～2/17種 |
公制螺紋范圍和種數（mm） | 1～14/24種 | 1～14/24種 | 1～14/24種 | 2～8/4種 | 1-30/30種 | 1～12/16種 |
主電機功率 | 11kw | 11kw | 11kw | 18.5kw | 22kw | 22 kw |
錐度尺.加工長度 | 500 mm | 500 mm | 500 | 1000 mm | 1000 | 1000 mm |
快速進給速度 | 6000mm/min | 6000mm/min | 6000mm/min | 6000mm/min | 6000mm/min | 6000mm/min |
加工工件精度 | IT7 | IT7 | IT7 | IT7 | IT7 | IT7 |
工件表面粗糙 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
Q1313管螺紋車床：主軸孔徑135mm，床身上.回轉直徑630mm；
Q1319管螺紋車床：主軸孔徑200mm，床身上.回轉直徑630mm；
Q1322管螺紋車床：主軸孔徑225mm，床身上.回轉直徑670mm；
Q1327管螺紋車床：主軸孔徑280mm，床身上.回轉直徑800mm；
Q1330管螺紋車床：主軸孔徑310mm，床身上.回轉直徑800mm；
