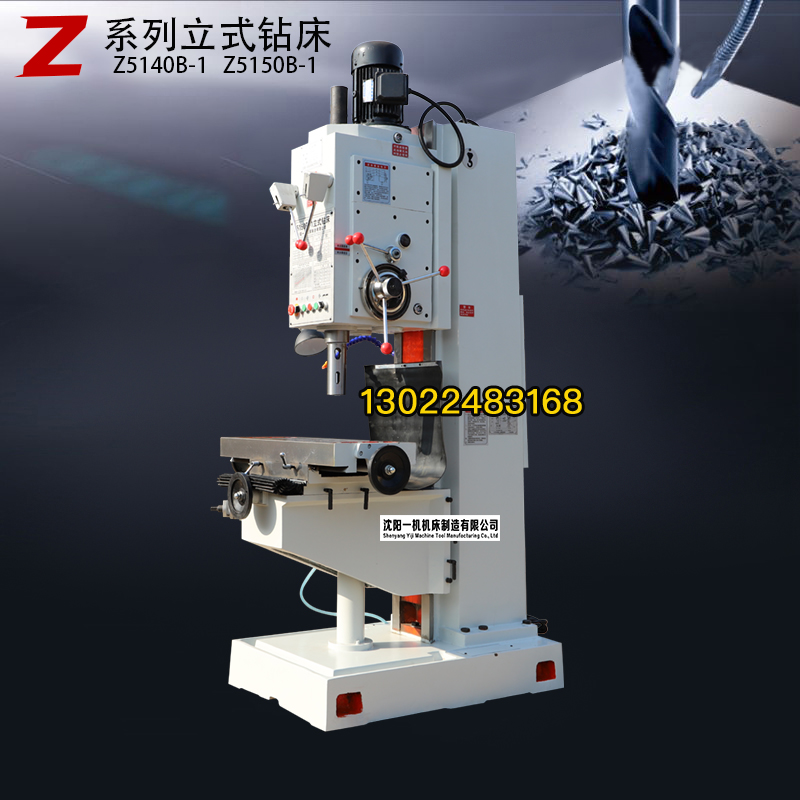

參數/型號 | Specifications | Z5150B-1 |
最大鉆孔直徑mm | Max drilling diameter | 50 |
主軸孔錐度 | Spindle taper | MT5 |
主軸行程mm | Spindle travel | 250 |
主軸箱行程(手動)mm | Spindle box travel(manual) | 200 |
主軸轉速級數Steps | Spindle speed steps | 12 |
主軸轉速范圍r.p.m | Spindle speed range | 31.5～1400 |
進給量級數 | Spind feed steps | 9 |
進給量范圍mm/r | Table size spindle feed range | 0.056～1.80 |
工作臺面積mm | Table size | 800 x 320 |
工作臺縱橫行程mm | Longitudinal(cross)travel | 450/300 |
工作臺升降行程mm | Vertical travel | 300 |
主軸端面至工作臺面最大距離mm | Max distance between spindle and table | 750 |
主電機功率kw | Moin motor power | 4 |
外型尺寸mm | Overall size | 1300 x 1200 x2530 |
機床重量kg | Net weight | 1350 |
序號 | 名稱 | 型號 | 數量 |
1 | 產品合格證 | Z5150B-1 | 1 |
2 | 油壺 | 1 | |
3 | 使用說明書 | Z5150B-1 | 1 |
4 | 斜鐵 | 1 | |
5 | 呆口 | 17.19 | 1 |
6 | 鉆夾頭 | 1 | |
7 | 搖把 | 1 | |
8 | 變徑套 | 4變3 | 1 |
9 | 接桿 | 1 |
