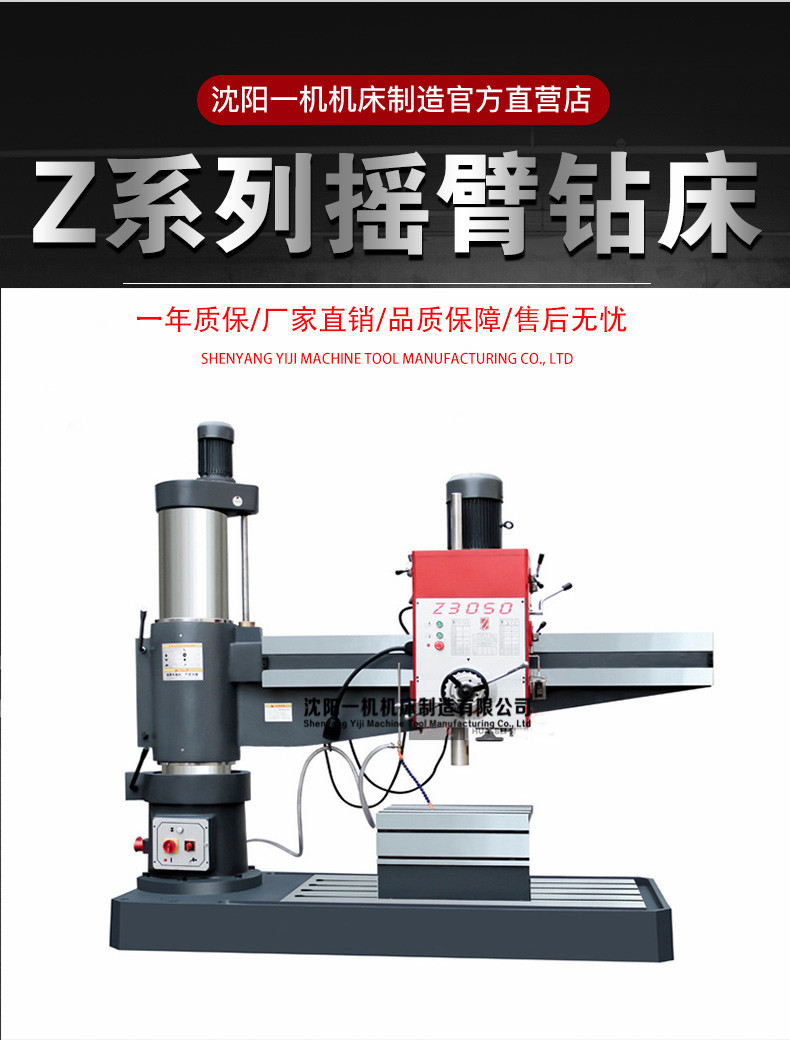

Z3050×16機械搖臂鉆床產品用途：
Z3050搖臂鉆床，主軸正反轉、停車（制動）、空檔用一個手柄操作。它具有性能完善、使用安全、可靠、方便、易于維修，精度、剛性、壽命等優點。用來鉆孔、擴孔、锪平面、鉸孔、攻螺紋、鏜孔。廣泛適用于機械加工各部門。
搖臂鉆床是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按機床夾緊結構分類，搖臂鉆可以分為液壓搖臂鉆床和機械搖臂鉆床在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。
搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。 內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。
Z3050X16機械搖臂鉆床主要特點：
1、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱輕便。
2、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可保持機床精度的穩定性。
3、有完善的安全保護裝置和外柱防護。
參數項目 | Z3050×16 |
鉆孔直徑 (mm) | 50 |
主軸端面至工作臺距離 (mm) | 260-1150 |
主軸中心至立柱母線距離 (mm) | 350-1600 |
主軸行程 (mm) | 220 |
主軸錐孔（莫氏） | 5 |
主軸轉速范圍 (r.p.m) | 22-1300 |
主軸轉速級數 | 12 |
主軸進給量范圍 (mm/r) | 0.1-0.56 |
主軸進給量級數 | 6 |
搖臂回轉角度 ( °) | 360 |
主電機功率 (kw) | 4 |
升降電機功率 (kw) | 1.5 |
機床重量 (kg) | 2200 |
外形尺寸 | 2200×950×2450 |
機床附件
1 | Z3050×16型 | 1 臺 |
2 | 變徑套 | 1 件 |
3 | 5#退套楔 | 1 件 |
4 | 鉆夾頭 | 1 件 |
5 | 連接桿 | 1 件 |
6 | 說明書 | 1 份
|
因產品不斷開發，產品外觀及技術參數僅供參考，如有變化恕不另行通知；本公司保留解釋權！
